هر سوله قرار است پاسخگوی یک فرآیند واقعی باشد؛ از تولید و انبارش گرفته تا تعمیرات، لجستیک یا استقرار خطوط صنعتی. به همین دلیل، تصمیمهایی مانند دهانه، ارتفاع، محل ستونها، مسیر حرکت مواد، جانمایی تجهیزات، نوع پوشش و امکان توسعه آینده باید پیش از ورود به مرحله اجرا بررسی شوند.
در پروژه صنعتی، طراحی مناسب زمانی شکل میگیرد که معماری، سازه و نیازهای بهرهبرداری از ابتدا در کنار هم دیده شوند. به همین دلیل طراحی معماری کارخانه صنعتی فقط به ظاهر ساختمان محدود نمیشود؛ بلکه جانمایی خطوط تولید، مسیرهای دسترسی، انبارها، فضاهای اداری و ارتباط آنها با سازه و تأسیسات را در بر میگیرد.
اولین مرحله طراحی سوله؛ تعریف دقیق نیاز پروژه
پیش از مدلسازی سازه باید مشخص شود سوله برای چه کاری ساخته میشود. سالن تولید، انبار مواد اولیه، تعمیرگاه یا مرکز لجستیک نیازهای یکسانی ندارند. ابعاد کلی، تعداد دهانهها، ارتفاع مفید، نوع پوشش، مسیر ورود کامیون، تجهیزات ثابت، جرثقیل سقفی و توسعه احتمالی از اطلاعات پایهای هستند که مستقیماً بر طراحی اثر میگذارند.
دهانه بزرگتر میتواند نیروهای وارد بر اعضای اصلی و ابعاد مقاطع را تغییر دهد. افزایش ارتفاع نیز سطح در معرض باد و الزامات اجرایی را تحت تأثیر قرار میدهد و طول سوله بر تعداد قابها و اجزای طولی اثر دارد. بنابراین این پارامترها باید بهصورت یک مجموعه مرتبط بررسی شوند.
جرثقیل سقفی باید از ابتدا در طراحی دیده شود
یکی از خطاهای مهم در پروژههای صنعتی، مشخصشدن جرثقیل پس از نهاییشدن سازه است. ظرفیت جرثقیل، وزن تجهیزات، محل حرکت چرخها و نیروهای ناشی از عملکرد آن میتوانند بر ستونها، تیرهای مسیر جرثقیل، اتصالات و فونداسیون اثر بگذارند. اگر احتمال نصب جرثقیل وجود دارد، مشخصات آن باید از همان مرحله طراحی وارد محاسبات شود.
بارگذاری؛ جایی که شرایط واقعی پروژه اهمیت پیدا میکند
بار مرده قابها و پوشش، بارهای بهرهبرداری، باد، برف، اثرات لرزهای و بار تجهیزات از موارد مهم طراحی سوله هستند. موقعیت جغرافیایی، شکل سقف، بازشوها، ارتفاع سازه، نوع پوشش و کاربری واقعی ساختمان بر محاسبات اثر دارند.
انتخاب سیستم سازهای فقط مسئله وزن فولاد نیست
کاهش وزن اسکلت میتواند بر هزینه اثر بگذارد، اما سبکتر شدن سازه بهتنهایی معیار طراحی مناسب نیست. مقاومت، پایداری، کمانش، تغییرمکان، خیز، اتصالات، ساختپذیری و امکان حمل و نصب اعضا باید همزمان بررسی شوند. در بعضی پروژهها کاهش بیش از حد وزن مقاطع، پیچیدگی ساخت یا حساسیت اجرایی را افزایش میدهد.
فونداسیون سوله؛ ارتباط سازه با شرایط زمین
طراحی فونداسیون باید بر اساس واکنشهای واقعی سازه و اطلاعات خاک انجام شود. ظرفیت باربری زمین، وضعیت آب زیرزمینی، هندسه سوله، بار تجهیزات و وجود جرثقیل میتوانند نوع و ابعاد پی را تغییر دهند. طراحی پی بدون ارتباط روشن با مدل سازه ممکن است در زمان نصب بیسپلیتها یا انتقال بارها مشکل ایجاد کند.
پوشش، تأسیسات و تجهیزات را به مرحله آخر موکول نکنید
نوع پوشش سقف و دیوار باید با اقلیم، عایقکاری، رطوبت، شرایط بهرهبرداری، دوام و بودجه هماهنگ باشد. وزن پوشش و روش اتصال آن نیز باید در طراحی سازه لحاظ شود.

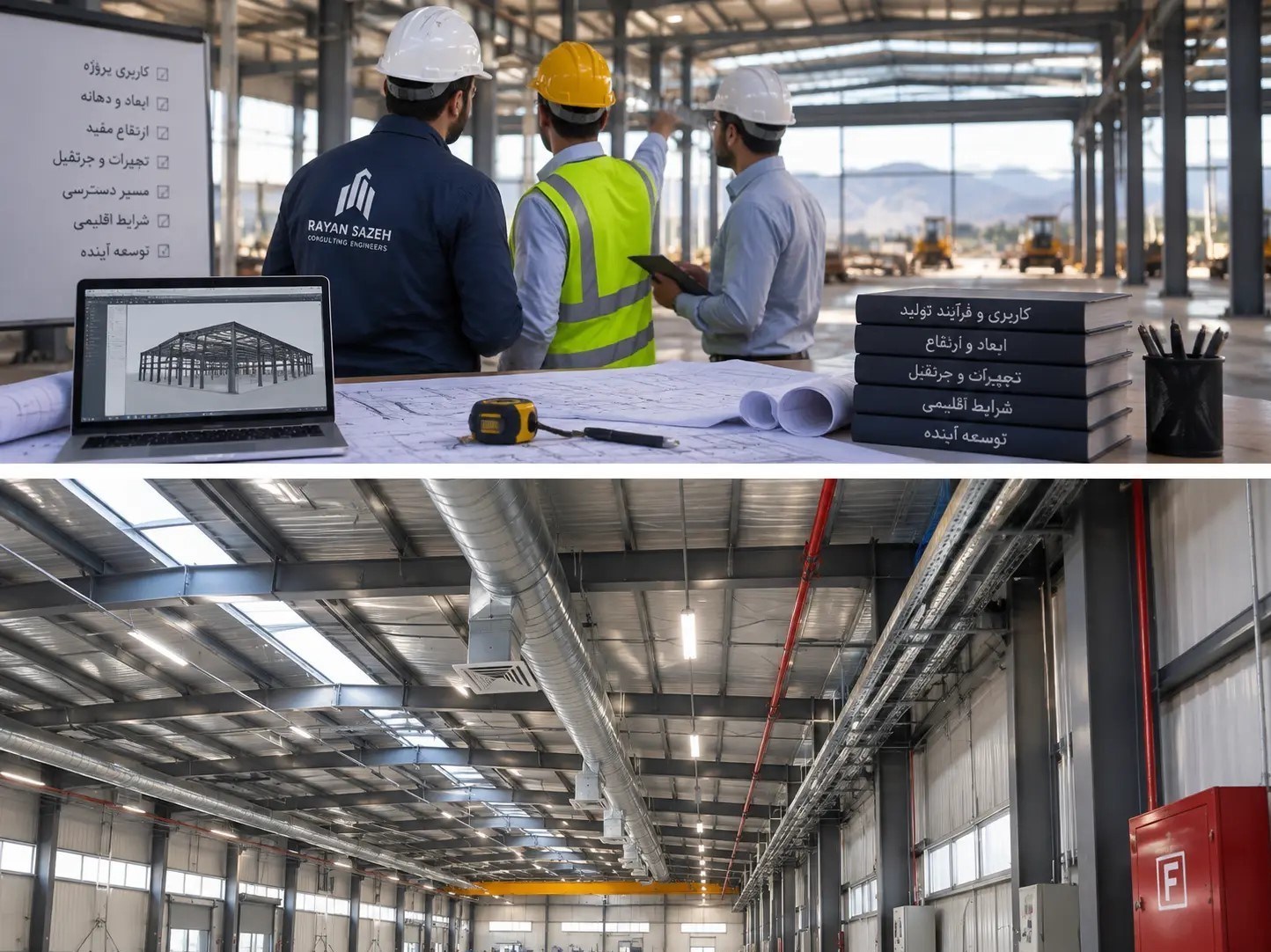

مسیر کانالها، فنها، لولهها، نورگیرها، سکوهای تعمیراتی و تجهیزات نیز باید پیش از نهاییشدن نقشهها با اسکلت هماهنگ شوند. تصمیمگیری دیرهنگام درباره این بخشها میتواند به سوراخکاری اعضا، تقویت موضعی یا تغییر مسیر تأسیسات در کارگاه منجر شود.
از نقشه اجرایی تا ساخت و نصب
نقشههای اجرایی باید اطلاعات لازم برای ساخت و نصب را روشن منتقل کنند؛ از محوربندی و مشخصات مقاطع تا جزئیات اتصالات، ورقها، سختکنندهها، مهاربندها و بیسپلیتها. اختلاف میان نقشه طراحی و شرایط واقعی کارگاه میتواند باعث دوبارهکاری، توقف نصب یا اصلاح قطعات شود.
چرا مدیریت اجرا در پروژههای صنعتی اهمیت دارد؟
در پروژهای که چند گروه طراحی، تأمین و اجرا همزمان درگیر هستند، هماهنگی بین آنها به اندازه محاسبات فنی اهمیت دارد. برنامه زمانبندی، خرید مصالح، انتخاب پیمانکاران جزء، کنترل کیفیت و مدیریت تغییرات باید در یک مسیر مشخص انجام شود. استفاده از روش مدیریت پیمان ساخت میتواند چارچوب منظمتری برای هماهنگی مراحل مختلف پروژه و کنترل اجرای آن ایجاد کند.
اشتباهاتی که هزینه ساخت سوله را افزایش میدهند
- شروع طراحی بدون مشخصبودن کاربری و تجهیزات اصلی
- اعلام جرثقیل یا ماشینآلات سنگین پس از نهاییشدن سازه
- تغییر نوع پوشش بدون بازبینی بارها و اتصالات
- طراحی فونداسیون بدون ارتباط مستقیم با واکنشهای سازه
- استفاده از نقشههای تکراری بدون توجه به اقلیم و شرایط سایت
- نادیدهگرفتن توسعه آینده در پروژههایی که احتمال افزایش ظرفیت دارند
توسعه آینده را از همان روز اول در نظر بگیرید
فرض کنید یک واحد تولیدی در فاز نخست به سالن مشخصی نیاز دارد، اما توسعه خط تولید در چند سال آینده نیز محتمل است. اگر این موضوع در طراحی اولیه ثبت نشده باشد، محل ستون انتهایی، مهاربندیها، مسیرهای دسترسی یا نقاط اتصال توسعه ممکن است برای فاز بعد مناسب نباشند. بررسی این سناریو از ابتدا کمک میکند محدودیتها پیش از ساخت شناسایی شوند.
هزینه طراحی سوله چگونه ارزیابی میشود؟
هزینه طراحی را نمیتوان فقط بر اساس مترمربع مقایسه کرد. دهانه، ارتفاع، تعداد دهانهها، وجود جرثقیل، پیچیدگی اتصالات، شرایط خاک، نوع پوشش و سطح نقشههای اجرایی میتوانند دامنه خدمات را تغییر دهند. برای مقایسه پیشنهادهای مهندسی، ابتدا باید شرح خدمات و خروجی مورد انتظار یکسان شود و سپس قیمتها بررسی شوند.
جمعبندی
طراحی موفق سوله صنعتی نتیجه زنجیرهای از تصمیمهای هماهنگ درباره کاربری، معماری، سازه، فونداسیون، تأسیسات، پوشش و نحوه اجراست. هرچه اطلاعات پروژه در مرحله ابتدایی کاملتر باشد، احتمال تغییرات پرهزینه در زمان ساخت کمتر میشود. نگاه یکپارچه میان طراحی و اجرا کمک میکند سازه نهفقط ایمن، بلکه متناسب با فرآیند واقعی بهرهبرداری و توسعه آینده شکل بگیرد.
مهندسین مشاور رایان سازه در حوزه طراحی و هماهنگی تخصصهای مختلف پروژههای ساختمانی و صنعتی فعالیت میکند. برای شروع بررسی یک پروژه سوله یا کارخانه، بهتر است کاربری، ابعاد تقریبی، محل پروژه، تجهیزات اصلی، نیاز به جرثقیل و برنامه توسعه آینده از ابتدا مشخص شوند تا تصمیمهای معماری، سازهای و اجرایی بر مبنای اطلاعات واقعی پروژه انجام شوند.
